Vakuumguss von Silikonformen – Ingenieurs-Feldnotizen

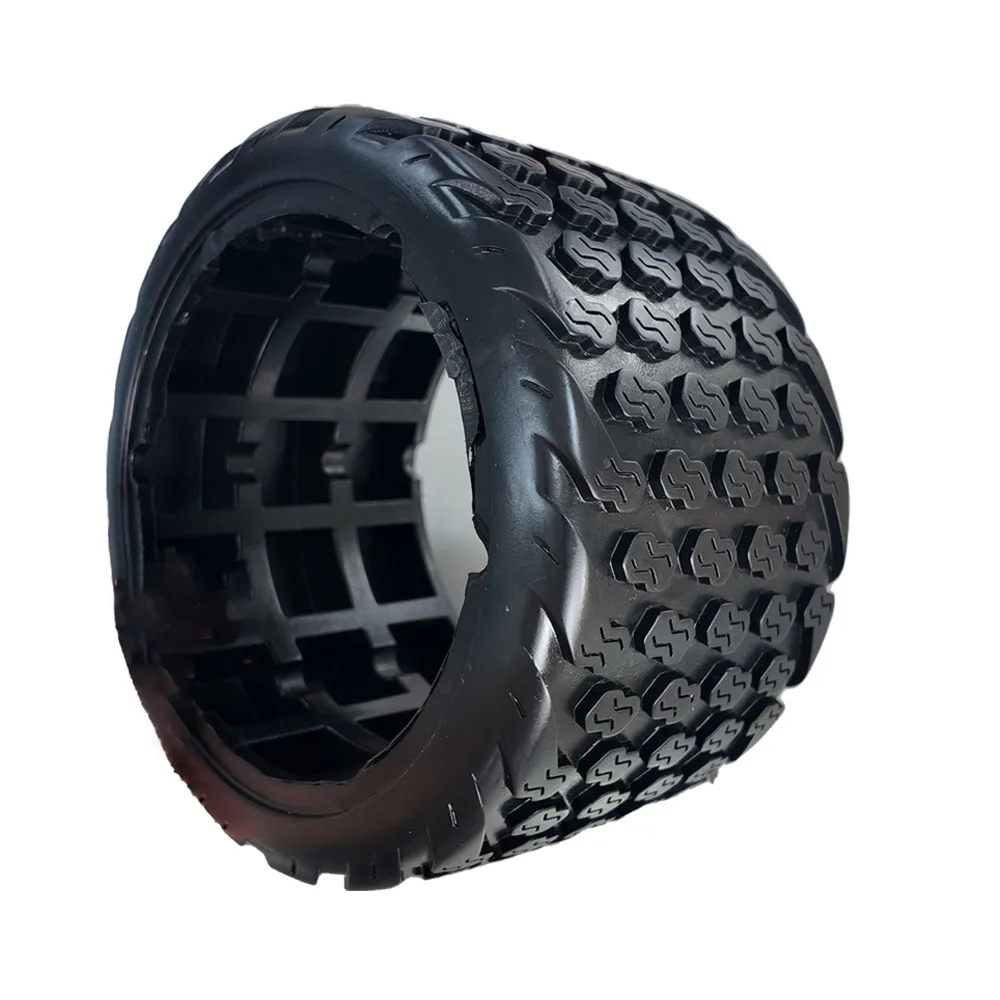

1. Wann die Teile nicht mehr zusammenpassen.
Ein Robotikteam hat eine Charge ABS-ähnlicher Gehäuse geschickt. Die ersten zehn Teile passen perfekt zum Aluminiumchassis. Beim 20. Guss begann der obere Deckel zu kleben. Der 30. Teil würde ohne Gewalt nicht zusammenklappen. CAD hatte sich nicht verändert. Die Materialien hatten sich nicht verändert.
Man betrachtete den Schimmel genauer, um zu erkennen, was passierte. Die Silikonhöhle hielt bei wiederholten Harzinjektionen nicht stand. Die Hitze durch das Aushärten des Polyurethans ließ die dicken Abschnitte stärker ausdehnen als die dünnen Rippen. Winzige Verschiebungen sammelten sich an. Sie waren immer nur Bruchteile eines Millimeters auf einmal, aber genug, um die Snap-Fit-Toleranz zu brechen.
Ingenieure denken, dass das Harz das Problem ist. Oft ist es das nicht. Der Schimmel ist es. Deshalb scheitern Prototypenläufe mit geringem Volumen ohne Vorwarnung.
2. Warum Standard-Silikonformen versagen
Die meisten Werkstätten gehen davon aus, dass Silikon stabil ist. Sie skalieren das CAD-Modell einmal und gießen ein. Das reicht für ein paar Aufnahmen, vielleicht zehn. Danach verformen sich die dickeren Wände leicht unter dem hydrostatischen Druck der flüssigen PU. Dünne Rippen schrumpfen schneller als dicke Abschnitte.
Luftfallen in blinden Bossen. Gates und Riser werden oft durch Intuition und nicht durch Strömungsmechanik platziert. Diese kleinen Fehltritte kommen zusammen. Bis Aufnahme 30 entspricht das Teil nicht mehr dem ursprünglichen Design.
Manche Formen verwenden kondensationsgehärtetes Silikon, weil es günstiger ist. Die Tragstärke ist gering. Ein einzelner Unterschnitt kann anfangen, die Form aufzureißen. Am Ende verschrottet man die Form oder die Teile. Es ist selten das Harz, das zuerst versagt.
3. Wie wir Werkzeuge angehen
In Yanmee behandeln wirSilikonformenwie Präzisionsinstrumente, nicht Bastelprojekte. Vor dem Gießen wird das SLA-Mastermuster geprüft und bei Bedarf auf Ra 0,4 μm fertiggestellt. Kritische Undercuts bekommen PTFE-Einsätze.
Wir bewerben unsDynamische Schrumpfkompensation. Dicke Abschnitte sind anders schuppig als dünne Rippen. Das Silikon ist platin ausgehärtet für eine höhere Reißfestigkeit. Der Schimmel härtet 24 Stunden lang bei konstanten 40 °C aus. Der Hitzestress wird vor dem ersten Schuss gelindert.
Dieses Protokoll ermöglicht eine Formlebensdauer von 35–50 Schüssen mit ABS-ähnlicher PU. Er hält die Dimensionsdrift unter ±0,15 mm pro 100 mm.
4. Schneller Ingenieurvergleich
| Parameter | Standardwerkstätten | Yanmee-Protokoll | Anmerkungen |
|---|---|---|---|
| Silikontyp | Kondensationsgehärtet | Platin-gehärtet | Höhere Rissfestigkeit, weniger Schrumpfung |
| Tensile/Tear | 3,5 MPa / 18 kN/m | 6,5 MPa / 28 kN/m | Schimmel übersteht wiederholte Auswurf |
| Schrumpfung | Flat 1,0 % | 0,8–1,4 % regional | Kompensiert dicke vs. dünne Wände |
| Formaushärtung | 8–12 Uhr RT | 24 h @ 40 °C | Stabilisiert thermische Spannung |
| Toleranz | ±0,25 mm / 100 mm | ±0,15 mm / 100 mm | Erhält kritische Anpassungen |
| Lebensdauer | 15–20 Schüsse | 35–50 Schüsse | Abhängig von der Harzaggressivität |
5. Ein Feldfall: Robotik-Gehäuse
Das Teil: AMR-Sensorgehäuse, ABS-ähnliche Pickup, Snap-Fits 0,5 mm. Das Anpassen von Aluminiumchassis erforderte eine präzise Nut-und-Feder-Ausrichtung.
Ohne Eingreifen reißt der Schimmel an den Unterschnitten. Teile driften. Die Montage scheitert.
Lösung: PTFE-Einführungen an hochbelasteten Stellen. SLA-Master endete auf Ra 0,4 μm. Platingehärtetes Silikon mit 30 mm Grenzwand. Thermische Aushärtung für 24 Stunden.
Ergebnis: 45 brauchbare Teile aus einer Form. Aufnahme 1: ±0,08 mm. Aufnahme 45: ±0,13 mm. Die Snap-Fits sind immer noch perfekt ausgerichtet. Die Oberflächenbehandlung erforderte keinerlei Nachbearbeitung.
6. Gelernte Lehren
- Aggressive Harze (klare PMMA-ähnliche, glasgefüllte Polyamide) fressen Silikon. Man kann mit einer Schimmeldauer von maximal 10–12 Schüssen rechnen.
- Mechanisches Schleichen in vakuumgegossenen PUs ist real. Verwenden Sie diese Teile nicht für kontinuierliche Lasttests.
- Tore und Lüftungsschächte sind wichtig. Die Platzierung beeinflusst die Luftfallen manchmal mehr als die Wanddicke.
- Dicke Schimmelwände stabilisieren den hydrostatischen Druck. Zu dünn, und die Teile blähen auf.
Jeder dieser Punkte kam daher, dass Teile auf der Bank versagten, nicht aus einem Lehrbuch.
7. FAQ (Feldantworten)
Q:Wie viele Teile kann ich realistisch aus einer Silikonform bekommen?
A:Kommt darauf an. Aggressives Harz, komplexe Unterschnitte: 10–12 Schüsse. Standard-ABS-ähnliche PU: 40. Überprüfe Geometrie und Harzchemie.
Q:Wie kontrollieren Sie die Schrumpfung?
A:Skaliere den CAD-Master regional, härte Silikon 24 Stunden bei 40 °C aus, überprüfe nach dem ersten Schuss wichtige Merkmale.
Q:Minimale Wanddicke?
A:20–30 mm. Für Teile >300 mm solltest du Rückenplatten oder festen Schaumstoff hinzufügen.
Q:Können Vakuumgussformen feine Texturen erfassen?
A:Ja. Mikrofunktionen bis auf Submikron-Niveau, Ra 0,4 μm erreichbar, spiegelblanke oder Mold-Tech-Texturen.
