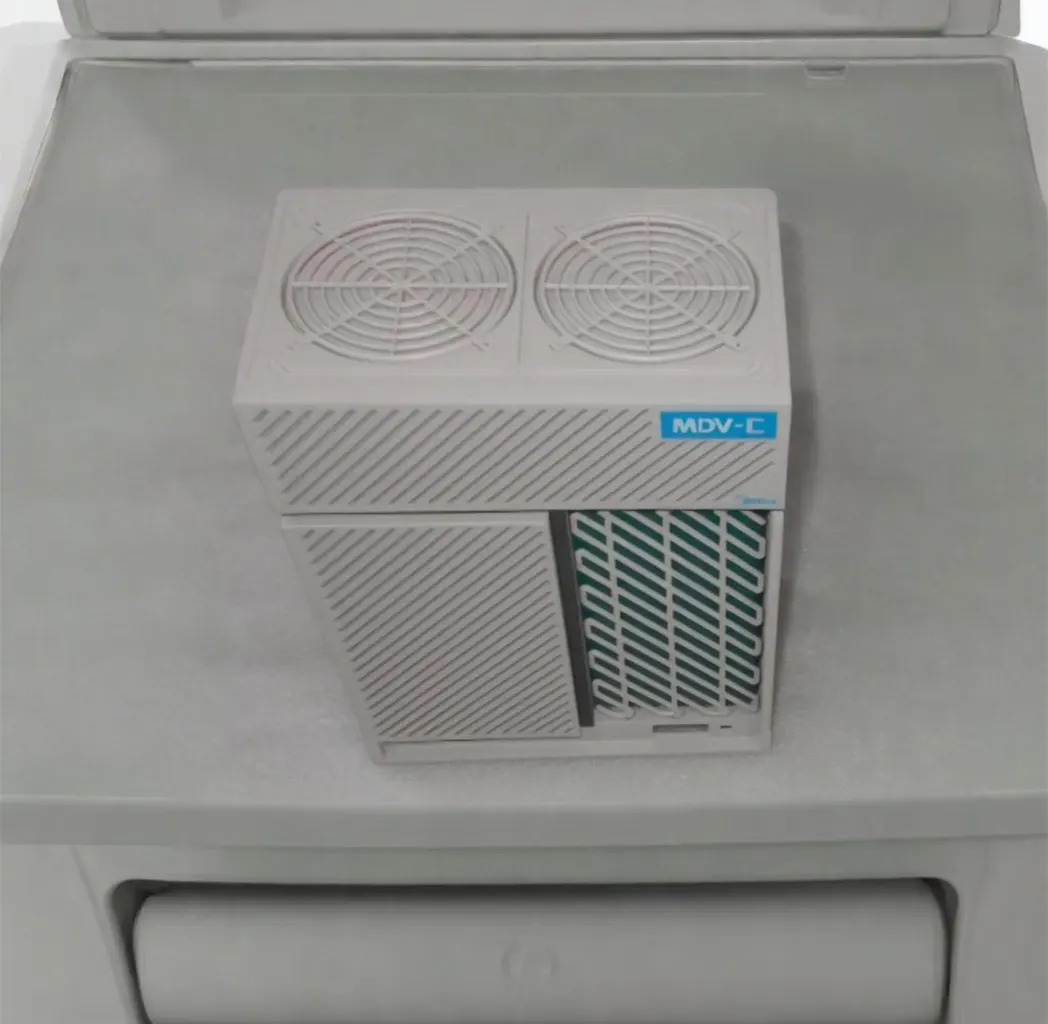

Maßstabsmodellprototyp für zentrale Klimaanlagen-Außeneinheit (Ausstellung & technische Validierung)

Weitere Details

Warum dieser Prototyp benötigt wurde

Für große HLK-Systeme ist es schwierig, echte Geräte vorzustellen, wegen:

• Größe und Transportbeschränkungen
• Installationskomplexität
• Hohe Kosten für Demo-Einheiten

👉Der Kunde benötigte ein realistisches physisches Modell, um:

• Produktdesign auf Ausstellungen präsentieren
• Erkläre Luftstrom und Kühlstruktur
• Unterstützende Schulungen und technische Kommunikation
• Validierung der externen Struktur und des Layouts

Kerntechnische Herausforderungen

1. Visueller Realismus vs. Fertigungsbeschränkungen
   • Das Modell muss identisch aussehen wie echte Geräte
   • Aber:
     👉 Hergestellt mit leichten Materialien
2. Strukturelle Genauigkeit vs. Vereinfachung
   • Interne Komponenten müssen verständlich sein
     👉 Ohne volle mechanische Komplexität
3. Oberflächendetail vs. Produktionseffizienz
   • Feine Gittermuster und -texturen
     👉 Erfordern hochpräzise Replikation
4. Große Baugruppe vs. Transport
   • Das Modell muss sein:
     • Einfach zusammenzubauen
     • Sicher zu transportieren
     • Strukturell stabil

Warum diese Verfahren verwendet wurden

• 3D-Druck
  • Komplexe Geometrie (Lüftergrill, Innenanordnung)
  • Schnelle Iteration für Designanpassungen
• CNC-Bearbeitung
  • Präzisionsteile für die strukturelle Ausrichtung
  • Saubere Kanten und flache Oberflächen
• Bemalung und Fertigstellung
  • Farbabstimmung der Marke
  • Matte Texturoberflächensimulation
  • Integration von Logo und Beschriftung
• Montagetechnik
  • Modulares Design
  • Einfache Installation und Wartung

👉Ergebnis:Ein hochpräzises visuelles Modell mit technischer Logik, nicht nur ein Mockup.

Schlüsselmerkmale und Vorteile

1️⃣Hochauflösendes Erscheinungsbild

• Genaue Kühlergrillmuster
• Realistische Ventilatorstrukturen
• Markenkonsistente Farbe und Beschriftung

2️⃣Repräsentation auf Ingenieurebene

• Simulierte Kondensatorstruktur
• Logisches internes Layout
• Bildungswert für technische Erklärungen

3️⃣Display-Ready Quality

• Kratzfeste Beschichtung
• Saubere Fließbänder
• Leicht und tragbar

4️⃣Flexible Anpassung

• Maßstabsanpassung (1:1 oder verkleinerte Größe)
• Abnehmbare Module
• Optionales internes Sichtbarkeitsdesign

Technische Spezifikationen

Anwendungsszenarien

▶️Messeausstellungen

▶️Verkaufspräsentationen

▶️Ingenieurdemonstrationen

▶️HLK-Ausbildung und Ausbildung

FAQs

F1: Ist das eine funktionierende Klimaanlage?
Nein. Es handelt sich um ein Darstellungsmodell, das für Visualisierung und Kommunikation verwendet wird.

F2: Können innere Strukturen gezeigt werden?
Ja. Wir können ausgeschnittene oder transparente Schnitte entwerfen.

F3: Unterstützen Sie Branding und Logos?
Ja. Vollständige Anpassung einschließlich Beschriftungen und Farbabgleich.

F4: Kann das Modell zerlegt werden?
Ja. Modulares Design steht für Transport und Demonstration zur Verfügung.

F5: Welche Skalierungsoptionen stehen zur Verfügung?
1:1- oder skalierte Versionen, je nach Anforderung.

Warum uns wählen?

• Technische Präsentationskompetenz:Wir verbinden technische Genauigkeit mit visueller Wirkung

• Multi-Prozess-Integration:Von der Struktur bis zur Fertigstellung
• Schnelle Bearbeitungszeit für Ausstellungen:Halte enge Fristen für Veranstaltungen ein

Produktionskapazitäten

• 3D-Druck
• CNC-Bearbeitung
• Oberflächenveredelung
• Montagetechnik
• Displaymodellfertigung
