Weitere Details

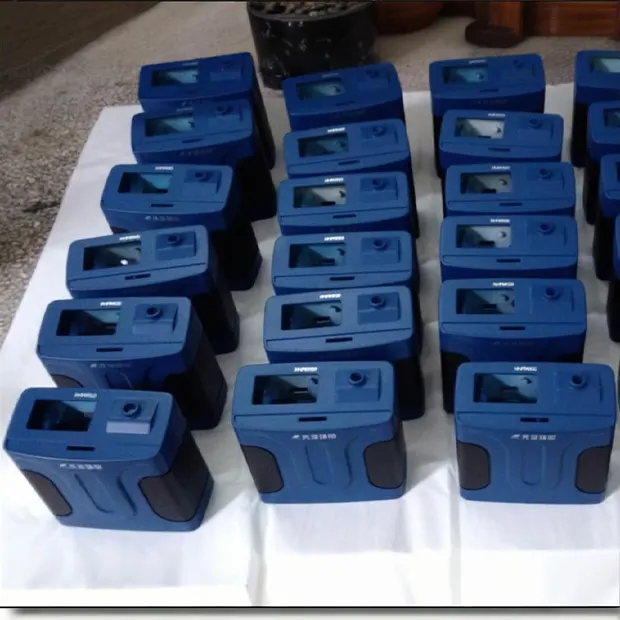

Dieser Prototyp reproduziert sowohl die innere mechanische Struktur als auch die äußere industrielle Schnittstelle des Schwingungskalibrators, um Stabilität und Sensorleistung vor der Bearbeitung der Werkzeuge zu validieren.
Starres Aluminiumskelett: Die inneren Kernkomponenten bestehen aus luft- und raumfahrt-Aluminium 6061-T6, das per CNC gefräst wird, um als physikalische Referenz für Sensoren zu dienen und strukturelle Resonanz zu eliminieren.
Präzise koaxiale Ausrichtung: Die mechanische Montage stellt sicher, dass Anregungskomponenten und Sensorschnittstellen die Achsabweichung innerhalb von ±0,02 mm beibehalten, was für die Kalibrierungsgenauigkeit entscheidend ist.
Industrielle Interaktions- und Schutzsysteme:
Die Außenschale des ABS ist CNC-bearbeitet und mit Sandstrahlen/Matte Farbe für rutschfeste und fingerabdrucksichere Berührung verarbeitet. TFT-Bildschirm- und Touch-Schichten sind präzise laminiert für einen präzisen Betrieb unter Vibrationen.
Langlebige Schnittstellen: CNC-gefräste Edelstahlverbinder halten Tausenden von Sensorinsertionen stand. Die Montagetoleranzen für wichtige Getriebeteile sind auf ±0,01 mm geregelt. Die matte ABS-Beschichtung erreicht eine 2H-Bleistifthärte für Kratzfestigkeit.
Thermisches Management und EMI: Es werden Empfehlungen für Luftstromkanäle und interne leitfähige Beschichtungen gegeben, um Wärme und elektromagnetische Störungen durch TFT und Vibrationsanregung zu mindern.
Ermüdungsprävention: Es wird eine langfristige Vibrationslastanalyse durchgeführt; Metalleinsätze werden für ABS-Befestigungssäulen empfohlen, um Risse zu verhindern.
Schlüsselmerkmale und Vorteile
1️⃣Ingenieursorientierte Entscheidungsfindung
Präzise interne Skelett- und Montageentscheidungen reduzieren Kalibrierungsfehler und ermöglichen funktionale Validierung vor der Produktion.
2️⃣Hochauflösendes Erscheinungsbild und Struktur
Starre Aluminiumstützen, CNC-gefräste Schnittstellen und eine matte ABS-Außenseite sorgen für eine taktile und strukturelle Qualität in Produktionsqualität.
3️⃣Schnelle Validierungsschleife
Prototype unterstützt Algorithmus-Optimierung, Sensorkalibrierung und Zuverlässigkeitstests innerhalb von 10–15 Tagen und verkürzt die NPI-Zyklen.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Toleranz | Innenrahmen ±0,02 mm; Getriebe ±0,01 mm |
| Oberflächenfinish | Matte ABS-Beschichtung; CNC-Schnittstellen von Aluminium und Edelstahl |
| Versammlung | Testanpassung / Funktionale Kalibrierung |
| Vorlaufzeit | 10–15 Tage |
| Ablauf | CNC-Bearbeitung, mechanische Montage, Oberflächenbearbeitung |
| Material | 6061-T6 Aluminium, ABS, Edelstahl |
Anwendungsszenarien
▶️Präzisions-Sensorkalibrierungstests
▶️Algorithmusvalidierung und funktionale Verifikation
▶️Zuverlässigkeits- und Haltbarkeitsexperimente
▶️Kleinserien-Pilotprojekte für die technische Bewertung
FAQs
F1: Kann dieser Prototyp hochpräzise Sensortests unterstützen?
Ja, das innere Aluminiumskelett und die koaxiale Baugruppe gewährleisten eine Vibrationskalibrierung auf 0,1 mg.
F2: Sind externe Schnittstellen langlebig?
CNC-Edelstahlverbinder und ABS-Gehäuse sind für wiederholte Nutzung und langfristige Vibrationsumgebungen konzipiert.
F3: Können Iterationen schnell geliefert werden?
Ja, Prototypen können innerhalb von 10–15 Werktagen zur schnellen funktionalen Validierung geliefert werden.
Warum sich für uns entscheiden
Wir bieten systemweite Prototypen für industrielle Instrumentierung an, indem wir starre Innenstrukturen, präzise Montage und funktionale Oberflächenveredelung kombinieren.
Unsere Prototypen ermöglichen Prüfungen von Kalibrierungsalgorithmen, Überprüfung der mechanischen Zuverlässigkeit und ergonomische Bewertung vor der Investition in Werkzeuge.
Produktionsprozess
- CNC-Bearbeitung (Aluminium & Edelstahl)
- Präzisionsmechanische Montage
- Oberflächenverkleidung & CMF
- Funktionale Kalibrierungstests
- Qualitätsprüfung
