Hintergrund & Kundenbedürfnisse

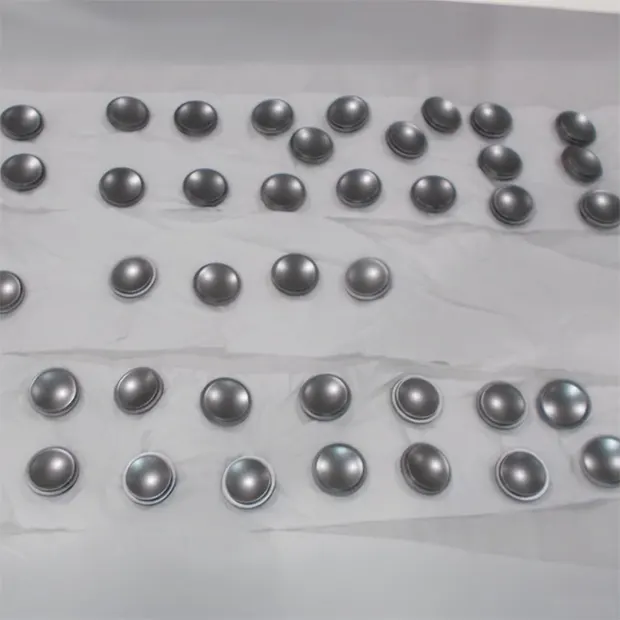

Dieses Projekt wurde für einen Kunden entwickelt, der beleuchtete Bedienknöpfe für elektronische und Haushaltsgeräte entwarf.
Bevor er sich für Spritzgießen und die endgültige Oberflächenbehandlung verpflichtete, benötigte der Kunde Prototypen in Kleinserien, um Folgendes zu bewerten:
- Konsistenz der Lichtdurchlässigkeit
- Knopf-Aussehen unter Hintergrundbeleuchtung
- Oberflächenfarbe und -textur
- Gesamtbildqualität unter realen Nutzungsbedingungen
Die Prototypen mussten dem endgültigen Produktionserscheinungsbild sehr nahe kommen, nicht nur der Grundform.
Wichtige Herausforderungen
Das Prototypen transparenter Buttons stellt mehrere technische Herausforderungen mit sich:
- Lichtsteuerung:Das Licht muss gleichmäßig hindurchgehen, ohne sichtbare helle Flecken oder Schatten.
- Oberflächengleichmäßigkeit:Die Beschichtungsdicke muss konstant sein, und Farbabweichungen sind nicht akzeptabel.
- Produktionsähnliches Finish:Die Oberfläche muss geformten und beschichteten Teilen ähneln, geeignet für Designprüfungen und Nutzertests.
Der Kunde benötigte eine schnelle Prototyping-Lösung, die Massenserienoberflächeneffekte simulieren konnte.
Schnellprototyping-Lösung
PC-Basismaterialauswahl
Polycarbonat (PC) wurde aufgrund seines Wissens ausgewählt:
- Hohe Lichtdurchlässigkeit
- Gute Aufprallfestigkeit
- Dimensionsstabilität
PC wird häufig für beleuchtete Tasten und displaybezogene Komponenten verwendet.
Vakuumfilmbeschichtung Sprühmalerei
Der Oberflächenprozess umfasste zwei Hauptschritte:
Vakuumfilmbeschichtung
- Erzeugt eine einheitliche, halbtransparente Schicht
- Hilft, Lichtdiffusion und Helligkeit zu kontrollieren.
Sprühmalerei
- Passt den endgültigen Farbton an
- Verbessert das Oberflächenbild und die Haltbarkeit
Diese Kombination ermöglicht eine präzise Abstimmung der Lichtdurchlässigkeit und des visuellen Effekts, wodurch die Prototypen für eine reale Bewertung geeignet sind.
Schlüsselmerkmale und Vorteile
1️⃣Kontrollierte Lichtübertragung
Die Vakuumfilmbeschichtung sorgt für eine gleichmäßige Lichtdiffusion ohne Hotspots.
2️⃣Produktionsähnliches Aussehen
Die Oberflächenoberfläche entspricht stark den spritzgegossenen und beschichteten Produktionsteilen.
3️⃣Flexibilität in kleinen Chargen
Ideal für die Designverifikation ohne hohe Werkzeugkosten.
4️⃣Schnelle Umstellung
Die 7–10-tägige Lieferung unterstützt enge Entwicklungszeiten.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Grundmaterial | Polycarbonat (PC) |
| Oberflächenprozess | Vakuumfilmbeschichtung Sprühmalerei |
| Lichtübertragung | Anpassbar |
| Prototyptyp | Aussehen & funktionaler Prototyp |
| Chargengröße | Kleine Charge |
| Vorlaufzeit | 7–10 Tage |
Anwendungsszenarien
▶️Bedientafeln für Haushaltsgeräte
▶️Knöpfe für Unterhaltungselektronik
▶️Beleuchtete Schalter und Anzeigen
▶️Validierung des Benutzeroberflächendesigns
Diese Prototyping-Methode wird weit verbreitet für die visuelle und funktionale Verifikation des Pretoolings verwendet.
Warum dieser Fall wichtig ist
Dieser Fall zeigt, wie die Oberflächenverarbeitung für beleuchtete Bauteile entscheidend ist.
Durch die Validierung der Vakuumfilmbeschichtung und -lackierung in der Prototypphase können Kunden: teure Farb- und Lichtprobleme später vermeiden | Bewegliche Entwurfsgenehmigung | Risiko reduzieren, bevor Sie in die Investition in Werkzeuge investieren
Produktionsprozess und Qualitätssicherung
- DFM-Rezension:Die Anforderungen an den Lichtweg und die Oberfläche werden vor der Verarbeitung überprüft.
- Schnellprototyping:Kleinserienteile werden für Optik und leichte Tests hergestellt.
- Sicht- und Lichtinspektion:Teile werden unter Hintergrundbeleuchtung auf Gleichmäßigkeit und Farbkonsistenz geprüft.
- Qualitätsverpflichtung:Wenn Oberflächendefekte durch die Verarbeitung festgestellt werden, wird Nachbearbeitungsunterstützung bereitgestellt.
