Projekthintergrund
Der Kunde entwarf ein hochwertiges Gerät, dessen Funktion und Mechanik bereits stabil waren. Das Knopfdesign ließ jedoch Zweifel an seinem Aussehen und Gefühl aufkommen. Konkret waren die Bedenken:
- Würde sich die Oberfläche hochwertig anfühlen?
- Wären Fingerabdrücke sichtbar?
- Würde die Farbe oder die Reflexion beim ersten Kontakt Qualität vermitteln?
Die Werkzeugkosten waren hoch, und Raten konnten das Vertrauen der Nutzer gefährden. Der Kunde benötigte einen Prototyp, um diese Faktoren vor der Massenproduktion zu testen.
Das eigentliche Problem
Das war kein technisches Problem; Es ging um Wahrnehmung.Nutzer beurteilen nach Gefühl, nicht nach den technischen Daten.Oberflächentextur verstärkt Schwächen, und günstige Fertigstellung zerstört das Vertrauen sofort. Eine Darstellung konnte diese Fragen nicht beantworten – nur ein echter Prototyp konnte es.
Schnellprototyping-Lösung
CNC-gedrehter Aluminiumknopf
Der Knopf wurde CNC-gefräst, um Folgendes zu erreichen:
- Genaue Maße
- Präzise Oberflächenmuster
- Konsistente Passform und Rotation
CNC ermöglichte eine schnelle Iteration ohne vollständige Werkzeuge.

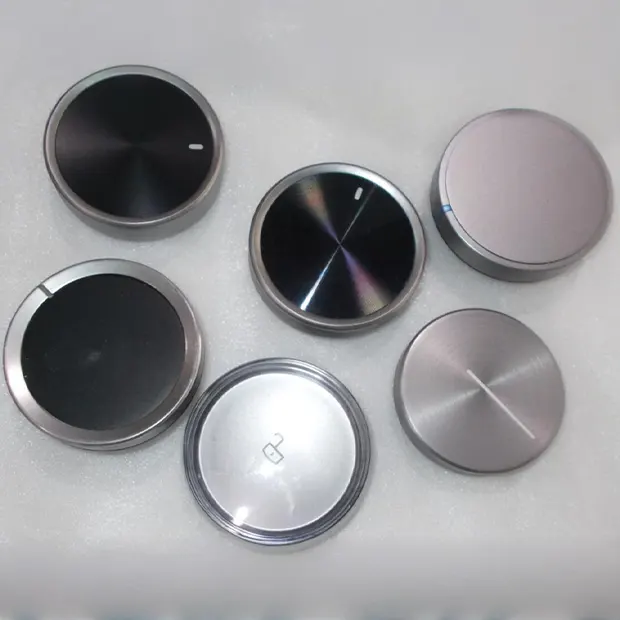

Oberflächenveredelungsoptionen
- Schwarzes CD-Muster: CNC-geschnittene konzentrische Rillen, anodisiert für Verschleiß- und Korrosionsbeständigkeit.
- Silver brushed: Mechanisches Bürsten-Anodisieren für einen raffinierten, matten Look.
- Hochglänzendes Silber: Polierte elektrophoretische Beschichtung für spiegelartige Reflexion.
Jede Fertigstellung war Produktionsabsicht, wobei jedes Detail so gestaltet war, dass es durch Berührung spürbar war.
Ergebnisse
Mit dem Prototyp in der Hand:
- Die Knopfoberflächen wurden bestätigt
- Der Griffkomfort wurde bestätigt
- Bewertung der Fingerabdrucksichtbarkeit
- Reduziertes Werkzeugrisiko
Mechanisch hat sich nichts geändert, aber alles hat sich in Bezug auf die Nutzerwahrnehmung verändert.
Was dieser Prototyp bewies
1️⃣Knopftexturen müssen physisch getestet werden
2️⃣Oberflächenveredelung ist Teil der Produktentwicklung
3️⃣Taktile Prototypen reduzieren Entscheidungsangst
4️⃣Echte Teile schlagen Meinungen
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Material | Aluminiumlegierung |
| Knopfverfahren | CNC-Drehen |
| Oberflächenfinish | CD-Muster / gebürstet / hochglänzend |
| Taktile Genauigkeit | Scharfe Rillen, sanfte Rotation |
| Zweck des Prototyps | Aussehen und taktile Validierung |
| Vorlaufzeit | 5–7 Tage |
Anwendungsszenarien
▶️Bedienknöpfe für Geräte
▶️Audio-/Videoausrüstung
▶️Industrielle Bedientafeln
▶️Pre-Tooling-Validierung
▶️Premium-Produktproben
Warum dieser Fall wichtig ist
Bei High-End-Geräten: Oberflächentextur setzt Qualitätsstandards | Finish definiert wahrgenommenen Wert | Knöpfe zeigen schwache Ausführung
Ein CNC-bearbeiteter, fertiger Prototyp offenbart diese Wahrheiten früh – als Änderungen noch günstig sind.
Produktionsprozess & Qualitätskontrolle
- DFM-Review: Rillentiefe, Polierbarkeit und Gleichmäßigkeit der Anodisierung vor dem Bearbeiten überprüft.
- Rapid Prototyping: Knöpfe innerhalb weniger Tage bearbeitet und fertiggestellt.
- Oberflächeninspektion: Textur und Reflexion unter natürlichem Licht überprüft.
- Qualitativ hochwertiger Support: Überarbeitung, wenn Fertigstellung oder Passform nicht den Erwartungen entspricht.
