Hintergrund & Kundenbedürfnisse
TP2-Kupferrohre sind aufgrund ihrer hohen Wärmeleitfähigkeit und hervorragenden Formbarkeit ein Kernmaterial in Kälte- und Wärmemanagementsystemen.

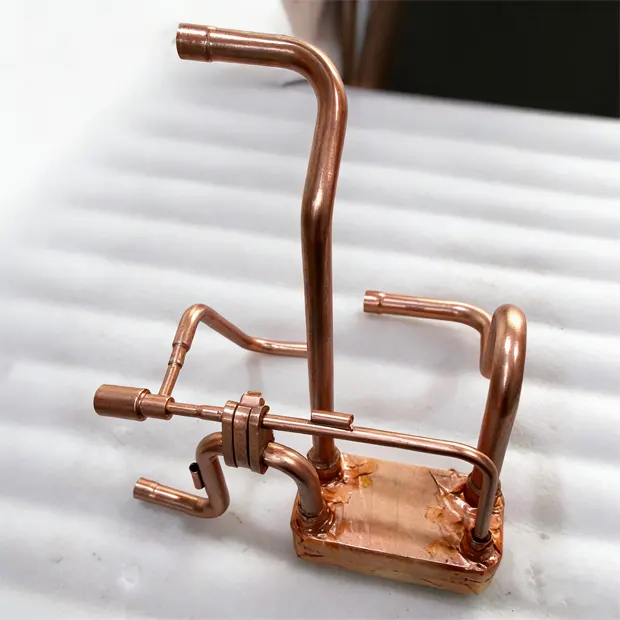

Dieses Projekt konzentrierte sich auf die Herstellung von gebogenen und gebratzten Kupferrohrbaugruppen, die als Kältemittelleitungen verwendet werden in:
- Haushaltsklimaanlagen
- Kühlschränke und Gefrierschränke
- Gewerbliche Wasserkühler
Der Kunde benötigte serienähnliche Prototypen, um Folgendes zu validieren:
- Genauigkeit des Rohrbiegens
- Festigkeit und Abdichtung der Verbindungsverbindungen
- Kompatibilität mit Kältemitteldruck und -temperatur
Vor der Skalierung auf Massenproduktion war die funktionale Verifikation entscheidend.
Wichtige Herausforderungen
Kupferrohrbaugruppen für Kühlsysteme stellen mehrere Herausforderungen dar:
- Präzise Biegeregelung
- Eine Rohrverformung muss vermieden werden
- Der Innendurchmesser muss stabil bleiben
- Zuverlässige gelötete Verbindungen
- Keine Undichtigkeiten unter Druck
- Konstante Durchschlagsverbindung
- Thermische und Druckleistung
- Röhren müssen den Temperaturwechsel verarbeiten
- Langfristige Zuverlässigkeit ist erforderlich
Der Kunde benötigte eine schnelle Prototypenlösung, die reale Produktionsbedingungen nachbilden konnte.
Schnellprototyping-Lösung
TP2 Kupferrohrbiegen
Hochreine TP2-Kupferrohre wurden durch kontrollierte Biegeverfahren geformt.
Dies stellte sicher:
- Glatte Biegeradien ohne Risse
- Stabiler innerer Durchflussdurchmesser
- Genaue Passung für die Systemmontage
Die Röhrengeometrie wurde während der Prototypenentwicklung angepasst, um das Layout zu optimieren und Spannungspunkte zu reduzieren.
Lodschweißen für undichte Verbindungen
Alle Rohrverbindungen wurden mit Schweißnaht verbunden, einer Standardmethode für Kühlrohrleitungen.
Vorteile des Lötens für diese Anwendung:
- Starke metallurgische Bindung
- Ausgezeichnete Abdichtungsleistung
- Hoher Widerstand gegen Vibration und Druck
- Jede Verbindung wurde visuell inspiziert und für Druckprüfungen vorbereitet.
Schlüsselmerkmale und Vorteile
1️⃣Hohe Wärmeleitfähigkeit
TP2-Kupfer überträgt Wärme effizient und verbessert die Systemleistung in Verdampfern und Kondensatoren.
2️⃣Zuverlässige Lodverbindungen
Loderverbindungen sorgen für langfristige Abdichtung und strukturelle Festigkeit unter Druck.
3️⃣Produktionsähnliches Prototyping
Die Prozesse entsprechen den realen Fertigungsbedingungen, was das Risiko während der Massenproduktion reduziert.
4️⃣Flexible Design-Iteration
Rohrführung und Biegewinkel können während der Prototypenentwicklung schnell angepasst werden.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Material | TP2-Kupferrohr |
| Röhrenformung | Präzises Rohrbiegen |
| Verbindungsmethode | Lodschweißen |
| Anwendungsdruck | Geeignet für Kühlsysteme |
| Thermische Leistung | Hohe Wärmeleitfähigkeit |
| Prototyptyp | Funktionale Pipeline-Montage |
Anwendungsszenarien
▶️Haushaltsgeräte:Klimaanlagen, Kühlschränke, Gefrierschränke, Verdampfer und Kondensatorrohre
▶️Kommerzielle Kühlung:Wasserkühler, industrielle Kälteanlagen
▶️Automobilsysteme:Fahrzeugkühl- und Wärmemanagementleitungen
▶️Schiffssysteme:Kraftstoffübertragungs- und Kühlleitungen für Schiffe
Warum dieser Fall wichtig ist
Dieser Fall zeigt die Bedeutung von produktionsgenauer Prototypisierung für Kälte- und Fluidsysteme.
Durch die frühzeitige Validierung von Kupferrohrbiegungen und Schweißschweißen können Kunden: Das Leckrisiko verringern | Verbesserung der thermischen Effizienz | Vermeiden Sie kostspielige Neukonstruktionen während der Massenproduktion
Produktionsprozess und Qualitätssicherung
- DFM-Rezension:Rohrdurchmesser, Biegeradius und Verbindungslayout werden vor der Herstellung überprüft.
- Schnellprototyping:Physische Kupferrohrbaugruppen werden schnell für Systemtests geliefert.
- Leck- und Integritätsprüfungen:Es werden eine visuelle Inspektion und eine grundlegende Druckvalidierung durchgeführt.
- Qualitätsverpflichtung:Wenn gebratete Verbindungen aufgrund von Verarbeitungsfehlern ausfallen, wird eine Nachbearbeitung unterstützt.
