Weitere Details

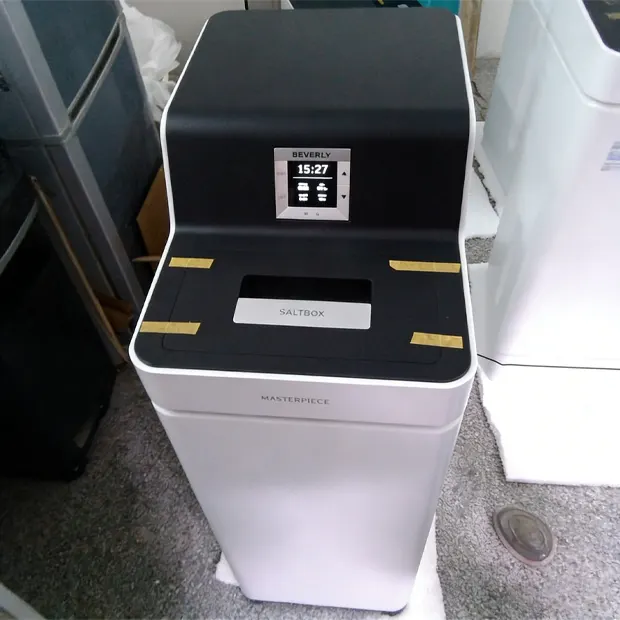

Dieser Prototyp stellt eine zentrale Wasserenthärter-Einheit innerhalb eines ganzheitlichen Wasseraufbereitungssystems dar, bei dem auf Systemebene die langfristige Einwirkung von Feuchtigkeit, Salz und mechanischen Belastungen berücksichtigt werden muss.
Der Entwicklungsschwerpunkt lag auf der Validierung der Gehäusegeometrie, des internen Layouts und der Integration der Schnittstellen in einer kompakten, installationsbereiten Konfiguration.
Materialauswahl und strukturelle Entscheidungen wurden von Haltbarkeitsanforderungen, Montagemachbarkeit und Umweltbeständigkeit und nicht von kosmetischer Priorisierung bestimmt.
Das Hauptgehäuse wurde aus ABS-Engineering-Kunststoff gefertigt, der wegen seiner Maßstabilität, Aufprallfestigkeit und Eignung für feuchte Betriebsbedingungen ausgewählt wurde.
Eine matte oder strukturierte Oberflächenoberfläche wurde aufgetragen, um die Kratzfestigkeit zu verbessern und den sichtbaren Verschleiß bei längerer Nutzung zu verringern.
Für hochwertigere Konfigurationen wurden dekorative Elemente durch galvanisierte Kunststoff- oder Edelstahlverzierungen realisiert, wodurch metallische Akzente eingeführt wurden, ohne Gewicht oder Korrosionsbeständigkeit zu beeinträchtigen.
Im Inneren wurde der Salztank aus lebensmitteltauglichem PP-Kunststoff hergestellt, der wegen seiner Korrosionsbeständigkeit und chemischen Verträglichkeit mit Regenerationsalzen ausgewählt wurde.
Die Steuerungsschnittstelle wurde mit gehärteten Glas- oder Acrylplatten mit gedruckten Anzeigen entwickelt, was eine frühzeitige Überprüfung der Lesbarkeit, der Berührungsreaktion und der Wasserdichtigkeit ermöglicht.
Ein hybrider Prototyping-Workflow wurde angewandt.
CNC-Bearbeitung und SLA-3D-Druck wurden kombiniert, um Gehäusestruktur, Innenräumungen und Montageschnittstellen schnell zu überprüfen und so eine vollständige Systemvalidierung innerhalb von 8–10 Tagen zu ermöglichen.
Schlüsselmerkmale und Vorteile
1️⃣Ingenieursgetriebene strukturelle Entscheidungen
Material- und Prozessauswahl basierte auf mechanischer Leistung, Umweltbelastung und Wartungsanforderungen, um einen stabilen langfristigen Betrieb zu gewährleisten.
2️⃣Verifikation der modularen Integration
Der Prototyp bestätigt, dass das Bedienfeld, der Salztank, der Ventilgehäuse und das Gehäuse als eigenständige Module zusammengebaut werden können, was eine effiziente Installation und Wartung unterstützt.
3️⃣Hochpräzise Schnittstellenvalidierung
Transparente Touchpanels mit langlebigen gedruckten Symbolen ermöglichen die Überprüfung der visuellen Klarheit, des Interaktionsfeedbacks und der Abdichtungsleistung unter feuchten Bedingungen.
4️⃣Schneller Systemvalidierungszyklus
Strukturelles Layout, Schnittstellendesign und interne Integration wurden innerhalb eines einzigen Prototyps validiert, was die Iterationsschleifen zwischen Entwurf und Ingenieurwesen deutlich reduzierte.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Toleranz | Systemanpassungstoleranz für Gehäuse und interne Module |
| Oberflächenfinish | Matte / strukturierte Sprüh- oder geformte Oberfläche |
| Versammlung | Modulare Baugruppe mit integriertem Bedienfeld und internen Tanks |
| Vorlaufzeit | 8–10 Tage |
| Ablauf | CNC-Bearbeitung, SLA 3D-Druck, Oberflächenveredelung, Montage |
| Material | ABS, PP, gehärtetes Glas / Acryl |
Anwendungsszenarien
▶️Konzeptvalidierung des Gesamthaus-Wassersystems
▶️Interne Layout- und Wartbarkeitstests
▶️Bewertung der Benutzeroberfläche und wasserdichter Leistungsbewertung
▶️Installationsfreigabe und räumliche Kompatibilitätsprüfungen
▶️Pilotbuilds in kleinen Chargen für Systemtests
FAQs
F1: Unterstützen Sie individuelle Größen, Materialien oder Oberflächenoberflächen?
Ja. Alle Prototypen werden je nach Systemanforderungen und Installationsanforderungen angepasst.
F2: Kann dieser Prototyp für Funktionstests verwendet werden?
Ja. Strukturelle Passung, Schnittstelleninteraktion und Modulintegration können validiert werden.
F3: Unterstützen Sie kleine Serienfertigungen nach dem Prototyping?
Ja. Pilotläufe und Baugruppen in kleinen Chargen werden unterstützt.
F4: Wie stellen Sie Konsistenz zwischen den Prototyp-Einheiten sicher?
Durch kontrollierte Prozesse, Maßprüfung und technische Überprüfung.
F5: Können Sie helfen, das Design auf Herstellbarkeit zu optimieren?
Ja. DFM-Feedback wird in den Prototyping-Workflow integriert.
Warum sich für uns entscheiden
Wir konzentrieren uns auf systemweites Prototyping statt auf isolierte Bauteilfertigung. Dieser Ansatz gewährleistet eine nahtlose Integration zwischen den Komponenten.
Durch die Koordinierung von Struktur, Materialien, Oberflächenbearbeitung und Modulmontage ermöglichen wir eine zuverlässige Validierung und einen reibungslosen Übergang zum Piloteinsatz.
