Weitere Details

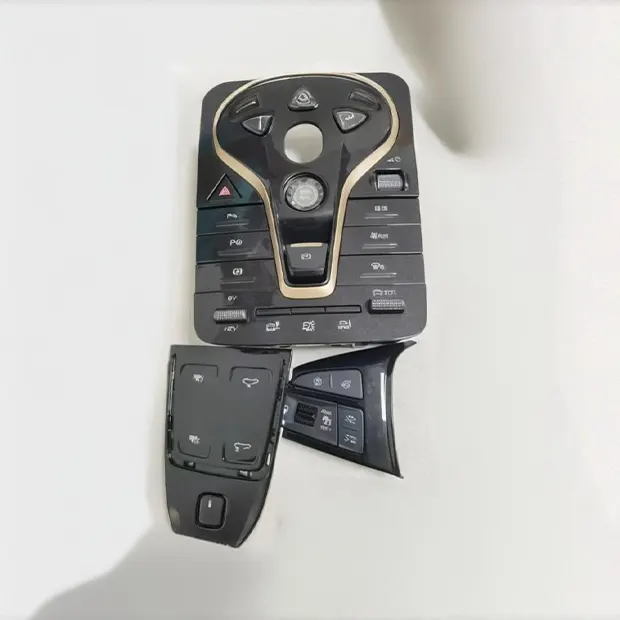

Diese Shift-Panel-Baugruppe stellt eine typische interne HMI-Komponente dar, bei der Erscheinungsbild, taktile Reaktion und Komponentenintegration gemeinsam validiert werden.
Die Hauptstruktur wurde spritzgegosst und verwendet Automobil-ABS, die auf Haltbarkeit, Maßstabilität und Formbarkeit für Innenraumanwendungen geeignet ausgewählt wurde.
Oberflächenbehandlungen reichten von klavierschwarzem Hochglanz bis hin zu matten oder strukturierten Oberflächen, um Fingerabdrücke zu reduzieren und die tägliche Nutzbarkeit zu verbessern.
Dekorative Zierleisten wurden durch Vakuumgalvanisierung auf Kunststoff realisiert, was ein metallisches Aussehen erzeugte und gleichzeitig Gewicht und strukturelle Komplexität kontrollierte.
Funktionale Knopfbereiche wurden mittels In-Guss-Injektion in Kombination mit langlebigem Druck hergestellt, um klare, verschleißfeste Symbole bei wiederholtem Betrieb zu erhalten.
Kristallartige Gangwählerkomponenten wurden präzise geschnitten und in Acryl oder Harz poliert, um die Lichtreflexion und die wahrgenommene Qualität zu verbessern.
Dieser Ansatz ermöglichte es, Erscheinungsbild, Interaktion und Montagemachbarkeit in einem einzigen integrierten Prototyp zu validieren, wodurch fragmentierte Verifikationsschritte reduziert wurden.
Schlüsselmerkmale und Vorteile
1️⃣Ingenieursorientierte Entscheidungsfindung
Material- und Prozessauswahl wurde durch die Innennutzungsbedingungen, taktile Anforderungen und Integrationsrisiken bestimmt, wodurch Versuch und Irrtum während der Validierung minimiert wurden.
2️⃣Hochauflösendes Erscheinungsbild und Interaktion
Oberflächenbehandlung, galvanisierte Zierleisten und präzisionsgeschnittene transparente Bauteile sorgten dafür, dass der Prototyp dem beabsichtigten Produktionserscheinungsbild und der Benutzerwahrnehmung genau entsprach.
3️⃣Integrierte funktionale Validierung
Strukturelle Teile, dekorative Elemente, Knöpfe und PCB wurden zu einem kompakten Modul zusammengesetzt, was eine vollständige funktionale Prüfung statt einer isolierten Teilbewertung ermöglichte.
4️⃣Schnelle Validierungsschleife
Durch die Kombination von Optik-, Interaktions- und Montageprüfungen in einem Prototypzyklus wird der Entwicklungszeitplan für eine effiziente Systemvalidierung optimiert.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Toleranz | Innenraum-Maßregelung |
| Oberflächenfinish | Klavierschwarz Hochglanz / matt / strukturiert / elektroplattiert |
| Versammlung | Testanpassung und funktionale Montage mit PCB-Integration |
| Vorlaufzeit | 25–30 Tage |
| Ablauf | Spritzgießen, Oberflächenveredelung, Galvanisierung, Montage |
| Material | ABS, galvanisierter Kunststoff, Acryl / Harz |
Anwendungsszenarien
▶️Validierung des HMI-Konzepts im Automobilinterieur
▶️Knopfaufbau und Interaktionstests
▶️Bewertung von Oberflächenoberfläche und Fingerabdruckwiderstand
▶️Funktionsintegrationstests mit der Leiterplatte
▶️Kleine Batch-Pilotbauten für interne Überprüfung oder Demos
FAQs
F1: Unterstützen Sie individuelle Größe, Material oder Verarbeitung?
Ja. Alle Prototypen werden basierend auf den Projektanforderungen angepasst.
F2: Kann dies für Funktionstests verwendet werden?
Ja. Knopffunktion, Montageanpassung und PCB-Integration können bereits in der Prototypenphase validiert werden.
F3: Unterstützen Sie kleine Serienfertigungen nach dem Prototyping?
Ja. Pilotläufe und Kleinserienproduktion werden unterstützt.
F4: Wie stellen Sie Konsistenz zwischen den Teilen sicher?
Durch kontrollierte Gussparameter, Oberflächenprozesssteuerung und technische Inspektionen.
F5: Können Sie helfen, das Design für die Herstellbarkeit zu optimieren?
Ja. DFM-Feedback ist Teil des Prototyping-Workflows.
Warum sich für uns entscheiden
Wir bieten Rapid Prototyping als System-Level-Service an, anstatt als Einzelteilfertigung.
Durch die Koordination von Materialien, Prozessen, Oberflächenbehandlungen und Montagen aus ingenieurtechnischer Sicht werden Prototypen mit hoher Zuverlässigkeit validiert und die Entwicklungszyklen verkürzt.
