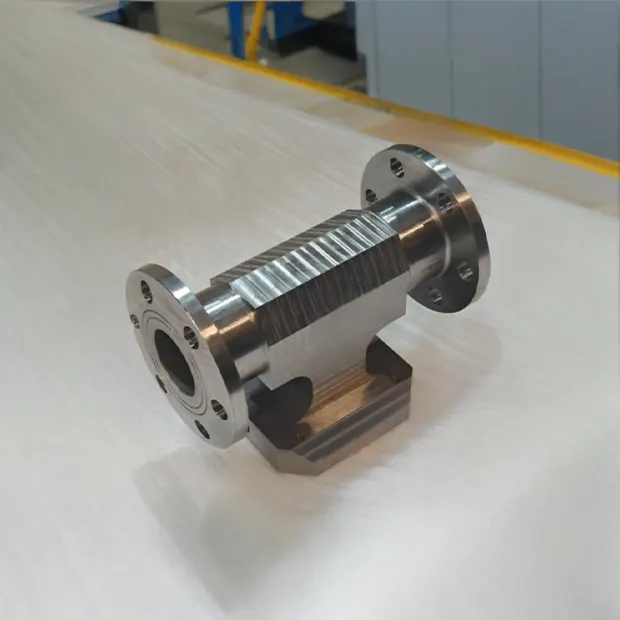

Dieses Projekt konzentrierte sich auf die Herstellung industrieller Rohrleitungskomponenten, bei denen sowohl Materialleistung als auch Bearbeitungsgenauigkeit entscheidend sind. Der Kunde musste überprüfen, ob Duplex-Edelstahl die Konstruktionsanforderungen erfüllen konnte, ohne Bearbeitungsrisiken oder Montageinkonsistenzen einzuführen.
Die Hauptherausforderungen waren die Bearbeitungskomplexität aufgrund der hohen Festigkeit des Materials, das Einhalten enger Toleranzen über mehrere Prozesse hinweg und die Sicherstellung, dass Schnittstellen korrekt auf bestehende Rohrleitungssysteme ausgerichtet sind. Wir haben einen hybriden Bearbeitungsweg gewählt, um Risiken zu kontrollieren und gleichzeitig den Entwicklungszeitplan vorhersehbar zu halten.
Diese Lösung eignet sich hervorragend für Hersteller von Industrieanlagen und Ingenieurteams, die kritische Pipeline-Komponenten vor Pilotprojekten oder Systemtests validieren.
Schlüsselmerkmale und Vorteile
1️⃣Ingenieursgetriebene Prozessauswahl
Duplex-Edelstahl bietet eine ausgezeichnete Festigkeit und Korrosionsbeständigkeit, ist aber anspruchsvoll in der Bearbeitung. Wir haben Features nach Funktionen segmentiert und jeweils dem geeignetsten Prozess zugeordnet, um Stabilität und Genauigkeit sicherzustellen.
2️⃣Präzision über mehrere Bearbeitungsmethoden hinweg
CNC-Drehen wurde für zylindrische und konzentrische Merkmale verwendet, CNC-Fräsen für komplexe Profile und Schnittflächen sowie Draht-EDM für präzise innere oder scharfe Eckgeometrien, die mit konventionellem Schneiden schwer zu erreichen sind.
3️⃣Materialleistungsvalidierung
Das Prototyping im endgültigen Material ermöglichte eine frühzeitige Bestätigung des mechanischen Verhaltens, der Oberflächenintegrität und der Herstellbarkeit unter realen Bedingungen.
4️⃣Kontrolliertes Toleranzmanagement
Durch die konsistente Verwaltung der Bezugsreferenzen über Fräs-, Dreh- und EDM-Stufen hinweg minimierten wir den kumulativen Fehler und stellten eine zuverlässige Montageanpassung sicher.
5️⃣Vorhersehbare Vorlaufzeit
Trotz der Material- und Prozesskomplexität wurde der gesamte Prototypzyklus innerhalb von 15 Tagen abgeschlossen, was zeitnahe technische Entscheidungen unterstützte.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Toleranz | ±0,01 mm (kritische Merkmale) |
| Oberflächenfinish | As-machined |
| Versammlung | Testanpassung mit Verbindungsrohrkomponenten |
| Vorlaufzeit | 15 Tage |
| Ablauf | CNC-Fräsen / CNC-Drehen / Draht-EDM |
| Material | Duplex Edelstahl |
Anwendungsszenarien
▶️Validierung industrieller Rohrleitungssysteme
▶️Druck- und korrosionsbeständige Bauteilprüfung
▶️Technische Machbarkeit und Montageverifikation
▶️Prototypen für Energie-, Chemie- oder Prozessanlagen
▶️Pilotkomponenten in kleinen Chargen vor der Skalierung
FAQs
F1: Warum verwenden Sie in der Prototypphase Duplex-Edelstahl?
Die Verwendung des Endabsichtsmaterials hilft, sowohl Leistung als auch Machbarkeit frühzeitig zu validieren und das nachgelagerte Risiko zu verringern.
F2: Kann kabelgebundenes EDM vermieden werden, um Kosten zu senken?
In manchen Fällen ja. EDM ist jedoch oft notwendig für präzise innere Merkmale oder scharfe Geometrien, die CNC-Fräsen nicht zuverlässig erreichen kann.
F3: Unterstützen Sie die Kleinserienproduktion nach dem Prototyping?
Ja. Wir unterstützen Pilotläufe und Small-Batch-Builds mit demselben kontrollierten Prozessansatz.
F4: Wie gehen Sie mit Bearbeitungsschwierigkeiten mit Duplex-Edelstahl um?
Durch optimierte Schneidstrategien, Werkzeugauswahl und Prozesssequenzierung, die auf die Eigenschaften des Materials zugeschnitten ist.
F5: Können Sie während des Prototypings DFM-Feedback geben?
Ja. Die DFM-Überprüfung ist Teil unseres technischen Arbeitsablaufs, um die Herstellbarkeit und die Kosteneffizienz zu verbessern.
Warum sich für uns entscheiden
Wir stellen technisches Urteilsvermögen über Versuch und Irrtum. Unser Fokus liegt darauf, fundierte Entscheidungen zu treffen, die das optimale Design und die Funktionalität gewährleisten und so den Bedarf an Überarbeitungen und Überarbeitungen verringern.
Durch die Kombination mehrerer Bearbeitungsprozesse und die Steuerung materialspezifischer Risiken helfen wir Industriekunden, kritische Komponenten frühzeitig im Entwicklungsprozess zu validieren. Dieser Ansatz führt zu vorhersehbaren Ergebnissen und stärkt das Vertrauen in das Endprodukt.
Produktionsprozess
- CNC-Fräsen
- CNC-Drehen
- Draht-EDM
- Koordination der Mehrprozessbearbeitung
- Montage- und Passformprüfung
- Dimensionsinspektion
